| 品牌：裕泽 | 是否进口：否 | 产地：深圳 |
| 加工定制：否 | 型号：12 | 测量精度：0.1 |
| 电源电压：40VHZ | 产品特性：铁元素 | 类型：钢铁元素分析仪器 |
| 测试范围：0-99 | 测量时间：00 | 适用范围：*** |

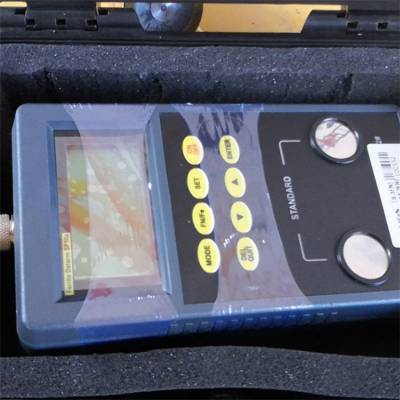

SP10A铁素体检测仪技术参数：
主要针对奥氏体不锈钢及双相不锈钢焊缝中δ铁素体含量的测量。 量 程范 围： 0.1Fe% ~ 80.0Fe%及0.1 FN ~ 110.0 FN 精 度： ±2％(量程0.1~15Fe%)，±5％(量程15~63 Fe%) 环境温度： 5 ~ ＋40℃ 电 源： 9V 6F22 型电池，也可外接6~9V 稳压电源 校 准标 样： 2 块 长X 宽X 高： 175X100X38mm
铁素体含量的重要性：
铁素体含量通常情况下，装载不同介质的不锈钢容器的焊接，要求控制不同的δ铁素体含量。铁素体测量仪从焊接性(裂纹敏感性)角度，要求其含量大于5%为好，从抗腐蚀性能角度，铁素体含量在一般介质中δ铁素体含量大于8%为好；但在诸如尿素之类介质中，以小于0.5%为好；从机械性能角度，特别是在中、高温下工作的焊缝，以小于5%为宜， 否则将产生西格玛相脆化。目前双相不锈钢在工程上得到***的应用，其焊缝的δ铁素体含量要求在30~60%之间。因此，奥氏体不锈钢焊接生产和科研工作中，均需方便而准确地控制和测量焊缝或熔敷金属以及复层焊缝的δ铁素体的含量。
